    一、T35-11 系列轴流风机

    T35-11系列轴流风机是我国八十年代在T30-11的葵础上改进设计的新型风机。它与T30-11风机相比兵有明显优点:

    1、结构更合理:轮毅是圈筒形、减少流动损失、叶片根部强度离。

    2、性能有较大改善,全压效率得到很好的提高,噪声(比A声级)降低 3.6dB(A)。

    本系列风机适用于输送非易燃易燃无腐蚀无显著粉尘的气体、环境温度不得超过60℃、广泛应用于一般工厂、仓库、办公室、住宅内通风换气或强暖气 散热、也可有较长的排气管道内间隔串联安装、以提高管道中的压力,卸下机壳还可做自由风扇用。

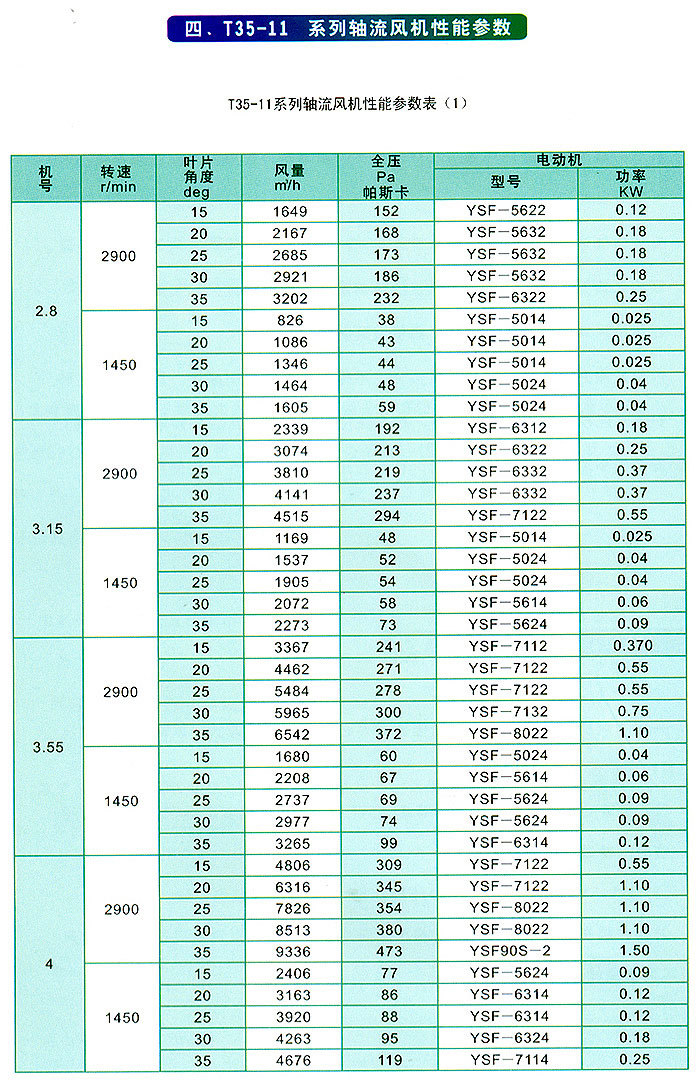

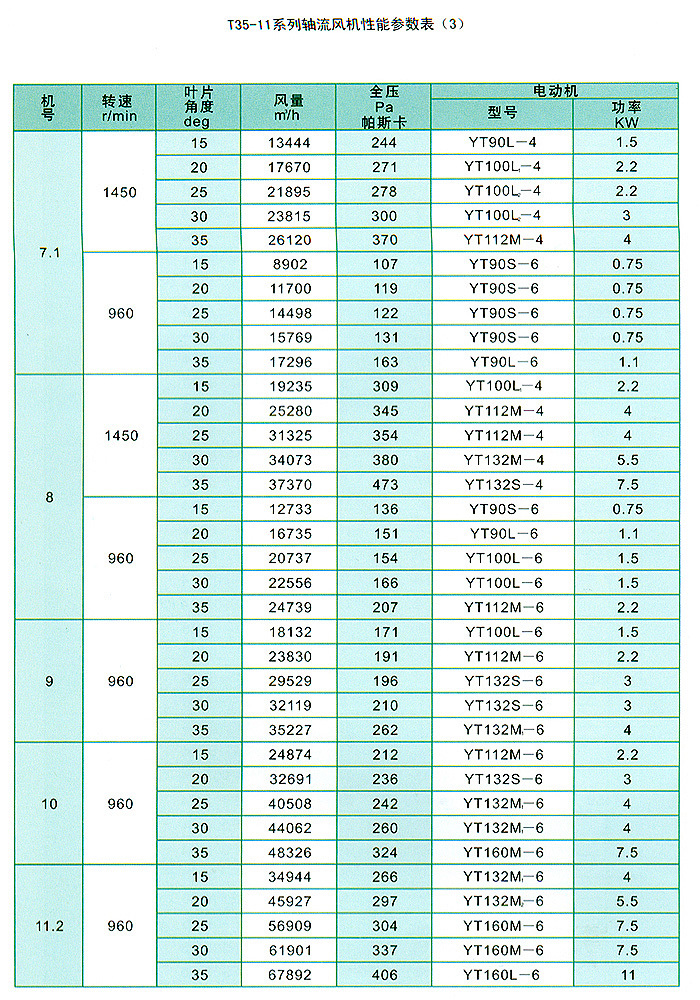

    本系列风机叶轮直径由小到大共有十三个规格,每一规格风机的叶片数都为4片, 叶片角度有15°、200°、25°、 30°、 35°五种,参数范围广、风量826-67892m3/h,风压39Pa-474Pa(详见性能参数表)。

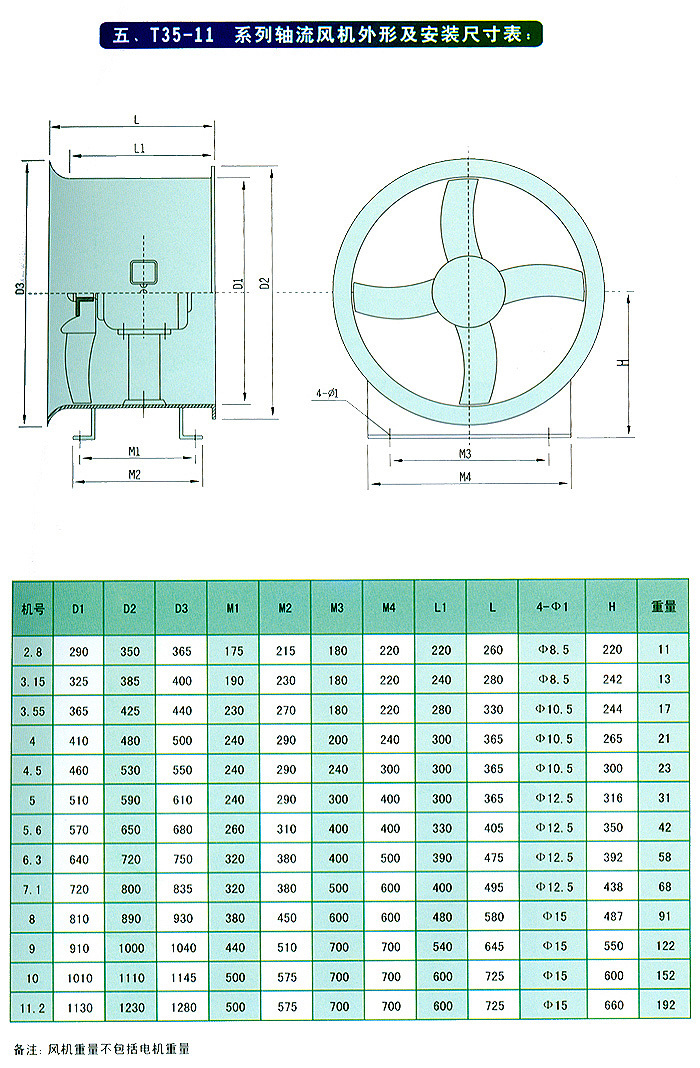

    本系列风机主要有叶轮、机壳、集流器及电机等部件组成,叶轮与电机直联,叶轮转向为左旋(电机端看)。

    二、T35-11 系列轴流风机的安装

    1、安装前应详细检查风机是否有损坏变形,如有损坏变形、待修理妥善后、方可进行安装。

    2、安装时要注意检查各联接部分有无松动、叶片与风筒间隙应均匀、不得相碰。

    3、联接风口管道的重量不应由风机的风筒承受,安装时应另加支撑。

    4、在风机风口端必须装集风器、希望装置防护网。

    5、风机底座必须与地基平面自然接合,不得敲打底座强制联接、以防底座变形,安装时应校正机座、加垫铁片、基本保持水平位置,然后拧紧地脚螺栓。

    6、安装完毕后、必须先进行试验,待运行正常后、才允许正式使用。

    三、T35-11 系列轴流风机的使用

    1、采用本风机、如需在出风口联接管道时必须考虑联接方式,以减少风机动压在管内因扩散而造成的损失。
         (1) 当管道直径与风机风筒相等或Fmp/F1≤1.5管道长度不小于管道内径5-8倍时,管道的扩散损失可忽略不计;
         (2)当1.5<Fmp/F1<2.5或Fmp/F1>2.5时,管道与风机应安装扩散器。
    2、若用在较长的排气通道内,可将风机间隔串联安装。以增高风压、但两台风机不可相隔过远。
